2025年高职单招《电子技术基础》每日一练试题08月14日

2025年高职单招《电子技术基础》每日一练试题08月14日，可以帮助我们积累知识点和做题经验，进而提升做题速度。通过高职单招每日一练的积累，助力我们更容易取得最后的成功。

判断题

1、三极管的结构是三个区三个电极，其中集电区的掺杂浓度最大。()

答 案：错

解 析：三极管三个区的特点是：(1)发射区的掺杂浓度较高；(2)集电区比发射区体积大且掺杂浓度低；(3)基区的厚度很薄，掺杂浓度低，载流子容易通过。故错误。

2、CMOS集成逻辑门电路的输入端不允许悬空，是因为其输入阻抗很高，容易引起干扰。()

答 案：对

解 析：CMOS集成逻辑门电路的输入端不允许悬空，这是因为CMOS集成逻辑门电路的输入阻抗高，悬空输入端容易接受外界干扰，使电路产生逻辑错误。故正确。

3、单稳态触发器不具有延时功能。()

答 案：错

解 析：单稳态触发器具有延时功能，其延时作用常被应用于时序控制。故错误。

单选题

1、如图所示的场效晶体管符号为()

• A：N沟道增强型
• B：N沟道耗尽型
• C：P沟道增强型
• D：P沟道耗尽型

答 案：B

解 析：题图所示为N沟道耗尽型场效晶体管的符号。故B正确。

2、在如图所示电路中，二极管VD₁、VD₂均为理想二极管，则关于它们是导通还是截止，下列判断正确的是()

• A：VD₁导通，VD₂导通
• B：VD₁导通，VD₂截止
• C：VD₁截止，VD₂导通
• D：VD₁截止，VD₂截止

答 案：B

解 析：设9V电源的正极为电位参考点，则V_1正=0V,V_1负=-9V;V_2正=-12V,V_2负=-9V。因而U_VD1=V_1正-V_1负=9V,U_VD2=V_2正-V_2负=-3V,由此可得，VD₁导通，VD₂截止。故B正确。

3、下列功放电路中，静态工作点设置最高的功放电路是()

• A：甲类
• B：乙类
• C：丙类
• D：甲乙类

答 案：A

解 析：甲类功放电路的静态工作点设置在交流负载线的中点，静态工作点最高，效率最低。故A正确。

主观题

1、测得放大电路中的晶体三极管3个电极①②③的电流大小和方向如图所示，试判断晶体三极管的类型(NPN或PNP),说明①②③中哪个是基极b、发射极e、集电极c,并求出电流放大系数β。

答 案：题图甲中①是集电极c,②是基极b,③是发射极e,该三极管为PNP型，;题图乙中①是基极b,②是发射极e,③是集电极c,该三极管为NPN型，。

2、用基本门电路(与门、或门)设计一个三变量的判奇电路：三个变量中有奇数个变量为“1”时，其输出为“1”,否则输出为“0”。用A、B、C分别表示三个变量，F表示输出。A、B、C中允许有反变量出现。 求解： (1)列出真值表。 (2)写出逻辑表达式并化简。 (3)画出逻辑表达式的逻辑图。

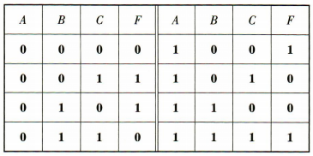

答 案：(1)真值表如下表所示： (2)由真值表可得逻辑函数表达式为： (3)逻辑电路如图所示：

3、试比较CMOS门电路和TTL门电路的主要差异。

答 案：CMOS门电路比TTL门电路的工作速度低，带负载能力强，抗干扰能力强，静态损耗小，工作电压范围宽，集成度高。

填空题

1、JK触发器具有（）、（）、（）和（）功能。

答 案：保持；置0；置1；翻转

解 析：JK触发器具有保持、置0、置1和翻转四种功能。
