2025年高职单招《电子电工类》每日一练试题07月28日

2025年高职单招《电子电工类》每日一练试题07月28日，可以帮助我们积累知识点和做题经验，进而提升做题速度。通过高职单招每日一练的积累，助力我们更容易取得最后的成功。

判断题

1、电流互感器工作时，其二次侧不允许开路。()

答 案：对

解 析：电流互感器工作时，其二次侧不允许开路。

2、输出端交流短路后仍有反馈信号存在，可断定为电流负反馈。(   )

答 案：对

单选题

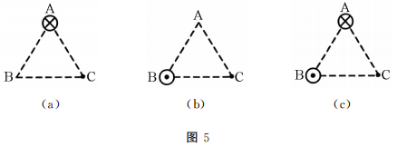

1、如图5所示，A、B、C分别位于等边三角形的顶点处，当分别在A、B处通人垂直纸面的直流电流I时，测得C点处的磁场强度均为H,如图(a)、(b)所示。若在A、B处同时通人直流电流I,如图(c)所示，此时C点处的磁场强度为

• A：H
• B：√2H
• C：√3H
• D：2H

答 案：A

2、测得一个有源二端网络的开路电压为60V,短路电流3A,若把一个电阻为R=100Ω接到该网络的引出点，则R上的电压为()

• A：60V
• B：50V
• C：300V
• D：0V

答 案：B

多选题

1、差动放大电路中，当V_s1=300mV,V_s2=200mV时，分解为共模输入信号V_sc 等于 ,差模输入信号V_sd 等于       ,差模信号V_d1等于      。(    )

• A：500mV
• B：100mV
• C：250mV
• D：50mV

答 案：CBD

2、如图所示功率放大电路是（）,输出信号在过零处出现的失真是（）。()

• A：OCL功率放大电路
• B：OTL功率放大电路
• C：甲类功率放大电路
• D：甲乙类功率放大电路
• E：交越失真
• F：饱和失真
• G：截止失真
• H：频率失真

答 案：BE

主观题

1、一带前置推动级的甲乙类双电源互补对称功放电路如图所示，图中V_CC=20V,R_L= 8Ω,T₁和 T₂管的 |U_CES|=2V。 (1)当T₃管输出信号U_O3=10V(有效值)时，计算电路的输出功率、管耗、直流电源供给的功率和效率； (2)计算该电路的最大不失真输出功率、效率和达到最大不失真输出时所需U_O3的有效值。

答 案：(1)12.5W，22.5W，10W         (2)20.25W，28.66W，70.7% ，12.73V

2、自举式射极输出器如图26所示，已知V_CC=15V,R_B1=R_B2=100 kΩ,R_B3=20kΩ,R_E=R_L=10kΩ,C₁=C₂=10μF,C=50μF。三极管VT的β=60,r_be=3kΩ。 (1)画出微变等效电路并计算放大电路的输入电阻R_i; (2)增大R_B3为多少时?R_i可达极限，R_i的极限值为多少?

答 案：解：（1） 如以上微变等效电路所示，因为，故可忽略支路的分流作用，则 （2）

填空题

1、如图所示电路中，开关S断开时，V_A=（）,开关S闭合时，V_A=（）。

答 案：3V；0V

2、在 R、L、C串联的正弦交流电路中，已知R、L、C上的电压均为10V, 则电路两端的总电压应是          。

答 案：10V
